中瑞酒店管理学院是一所国际化、应用型大学。学院以北京第二外国语学院优质教育资源为依托,引进了国际上最著名的瑞士洛桑酒店管理学院培养模式和核心知识产权。学院在筹建过程中,得到了瑞士洛桑酒店管理学院在校园建设、课程体系、管理团队以及师资培训等方面的咨询服务和学术支持,所有专业课程教师都接受过洛桑酒店管理学院严格培训。学院已经加入洛桑酒店管理学院的学术认证体系,共享其在全球的教学、实习、就业等资源。
学院将紧紧抓住市场对高端酒店管理人才的需求,成为高等教育中突出实践应用能力培养的典范。培养学生成为具有领导能力、组织能力、动手能力和应用研究能力,具备团队合作意识和奉献精神,能够适应新的环境和挑战,具有多元文化意识和开放心态的中高级国际化、应用型酒店管理人才。
中瑞酒店管理学院拥有世界先进的酒店管理教学条件和教学设施设备,由教学行政区和生活服务区两部分组成。校园幽静,园林水系贯穿其中,建筑风格简约大气。学院拥有专业品酒教室、教学厨房、按四星级标准建设的教学酒店等独具特色、功能齐全的教学资源,完全满足酒店管理专业学生的教学需要。
项目概述:
学院目前各类应用服务器27台,其中有7台使用PC电脑顶替,大部分服务器购置于2008年;各类专业应用27种,与教学相关的应用软件达到18种,主要涉及酒店专业管理教学软件、图书馆管理应用系统、教务管理平台、教室多媒体管理平台、大学生心理调查平台等;同时未来几年内将会有其他教学用系统进行实施部署,如石基酒店财务管理系统(Shiji Accounting System)、外研社大学英语自主学习软件等。
学院信息化发展对于服务器应用需求日益增加,现有服务器资源面临更新换代,应用系统迁移需停机,进行数据迁移,影响关键应用。虚拟化云平台具有数据迁移零风险、高可用性、系统资源灵活扩展、快速部署教学应用等优势,符合学院信息化建设方向,满足服务器管理以及教学应用部署需求。
项目需求:
由于教学应用软件逐渐增多,理论教学与实践教学同时进行,访问高峰时段,服务器负载达到极限,影响教学,经常出现服务器负载达到100%。
超星数字图书馆长期使用PC电脑顶替,数据存储与应用访问存在一定安全隐患。
学院各类数据资源已经超过15T,长期分散存储,需要一个安全的文件存储设备进行集中存放,统一管理。
信息化资产现状:
学院信息化产品大多数产品为08年开始运行,初期网络基础架用采用H3C的网络产品,核心使用H3C公司的S9500交换机,路由器采用H3c公司的SR6608路由器,汇聚设备采用H3C公司的S5600-28C的交换机,实现了校园网内部的全千兆互联。
学院信息系统主要有教务系统、OPERA酒管系统、汇文系统、用友软件、一卡通系统等应用平台。其中教务系统是采用3套SUN V490小型机加SUN Solaris加Oracle 10G数据库构成,能够满足2000人同时选课的需求。OPERA酒管系统、汇文系统、用友软件、一卡通等硬件均为HP服务器,采用Windows2003系统平台,能够满足学院各项业务。
随着学院规模的不断扩展、业务管理系统的增多、技术的不断发展,原有的网络、服务器产品已经不能适应现有的业务发展需求,需要一种新的技术能够将原有的各种应用统一管理起来,实现资源的动态管理、按需分配,简化应用管理。
存在问题:
学院信息化发展对于服务器应用需求日益增加,现有服务器资源面临更新换代,部分应用只占用非常少的资源,但又需要一台主机,资源浪费严重;数据资源非常分散,管理难度较高;硬件老化应用系统出现容易出现宕机,影响关键应用。
虚拟化云平台具有数据迁移零风险、高可用性、系统资源灵活扩展、快速部署教学应用等优势,符合学院信息化建设方向,满足服务器管理以及教学应用部署需求。
学院一些关键教学应用已经出现资源不足情况。比较突出的是OPERA酒店管理系统,教学库与实践教学运营库部署安装在一台服务器上,由于教学应用逐渐增多,理论教学与实践教学同时进行,访问高峰时段,经常出现服务器负载达到100%,影响教学开展。
超星数字图书馆长期使用PC电脑顶替,数据存储与应用访问存在一定安全隐患。
学院各类数据资源已经超过15T,长期分散存储,需要一个安全的文件存储设备进行集中存放,统一管理。
学院的各种应用已经超过20多种,未来还会有大量的各种应用实施。
目前的硬件资源配置以及管理手段在一定程度上已经制约了学院信息化的发展,未来信息化建设需要高效的虚拟化云管理平台。
当今技术发展的主流趋势为云技术、虚拟化的平台,是未来发展的趋势。
解决方案:
本次项目设计基于业界领先的虚拟化平台构建,通过简化 IT 基础架构来创建更为动态和灵活的数据中心,从而提高业务敏捷性。加快应用和服务的交付速度,实现全面的 IT 管理自动化及更高级别的业务连续性。使用VMware vSphere提供的HA(高可用性)、vMotion(在线迁移)、DRS等高级功能为这些业务在部署到虚拟化平台后消除计划内业务停机时间,并最大限度地减少计划外业务停机时间。通过VMware 网络nic teaming、存储多路径策略保证从物理链路角度避免单点故障隐患。结合vCenter管理中心为虚拟机提供ESXi服务器及虚拟机统一化管理、精简部署、性能监控、报警提示等诸多功能。
组网方案:

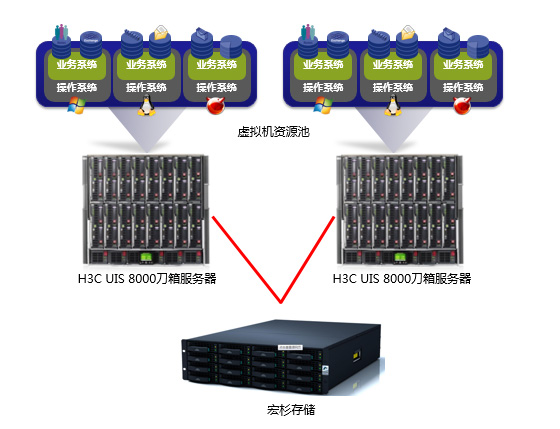

系统具体组网方案图
设计说明:
数据中心服务器采用虚拟化技术部署,全部网络拓扑采用双链路连接,无单点故障,提高系统的可靠性。
存储采用SAN结构部署,建议配套2台光纤交换机,避免同时发生故障,磁盘阵列也可以利用虚拟化技术部署,根据应用软件的需求,分配充足的存储空间。

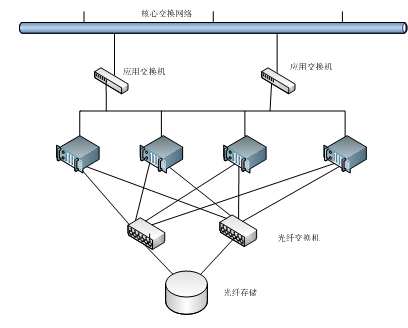

虚拟化环境规划拓扑图

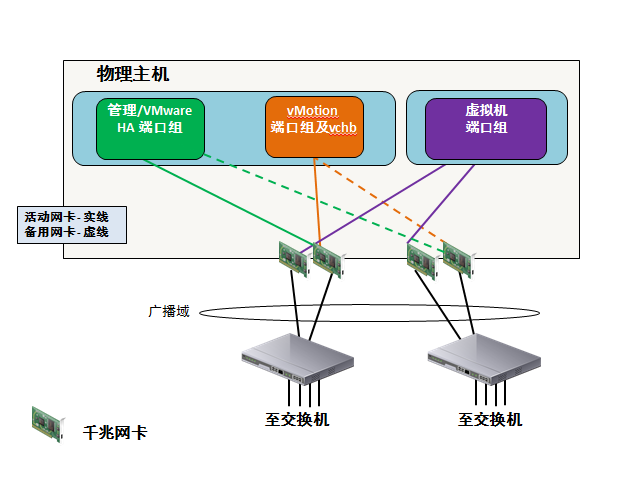

网络规划
本项目规划中,将使用每2块网卡绑定成为一个NicTeaming的方式,完成网络划分。
根据VMware最佳实践,网络架构应该满足如下要求:
1. vSphere管理网络(HA心跳互联网络),vMotion在线迁移网络,虚拟机对外提供服务的网络应该各自独立。
2. 对于每个虚拟交换机vSwitch应该配置至少两个上行链路物理网络端口。
3. 对于多网口的冗余配置应该遵循配置在不同PCI插槽间的物理网卡口之间。
4. 对于物理交换网络也应该相应的进行冗余设置,避免单点故障。
5. 建议采用千兆以太网交换网络,避免网络瓶颈。
6. 对于吞吐量和高并发网络带宽使用要求的,可以考虑采用10GbE。
对于虚拟机应用的网络,为了确保虚拟机在执行了vMotion迁移到另一物理主机保持其原有的VLAN状态,建议根据实际需要在虚拟交换机端口启用802.1q的VLAN标记(VST)方式;采用此方式的可以确保迁移主机可以保留原有的网络配置如网关等,并且建议在网络设置中启用通知物理交换机功能,该功能可以确保迁移主机通过反向ARP通知物理交换机虚拟机端口的更改,确保新的用户会话可以被正确建立。
存储规划
本项目存储部分是用FC SAN存储阵列,每台服务器划分使用相同的LUN,通过vSphere Client将LUN格式化成为VMFS文件系统,这样服务器集群就可以使用该LUN作为共享存储,实现VMware高可用功能。
vSphere高可用性规划
为实现vSphere高可用功能,将首先使用4台服务器创建一个群集。在vCenter中创建集群,将物理服务器加入集群,开启vSphere高可用功能:HA、DRS。在HA中设置所有虚拟应用服务器自动启动模式,这样可以保证在HA发生动作时,虚机经过自动迁移后可以自动开机。
DRS功能可在发生某台物理服务器资源不足时,将虚拟机迁移到可提供足够资源的服务器上。
项目收益
本系统保障平台项目建立后,将大大加强中瑞酒店管理学院教学管理软件平台的运行效果,由于系统保障平台项目构建采用一套稳定可靠易用的高性能平台,本套系统在易用性、功耗、扩展性等方面有更加突出的表现,同时也满足了日后中瑞酒店管理学院的网络规划。
